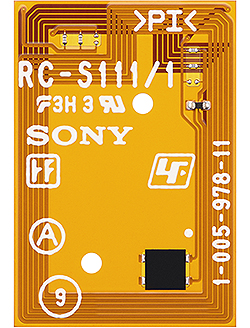

フレキシブル基板モジュール
RC-S111/1 生産終了予定
フレキシブルで薄型のFeliCa™ Standard小型アンテナモジュールです。電子マネーやアクセスコントロールなど、高度なセキュリティーが要求されるサービスを多彩な形状で実現できます。また、屈曲耐性のあるフレキシブル基板により、レザー、布など、柔らかい素材を用いた商品への組み込みが容易となりました。
パッケージされたICを採用、またコンデンサーの小径化により、層厚が従来比0.1mm薄くなりました。
※ FeliCa Standard SD1：FeliCa Standard製品のうち、AES暗号対応した第1世代ICチップおよびその搭載製品
特長
AES(Advanced Encryption Standard)暗号方式に対応
本製品は、AES対応の高セキュリティーFeliCa Standard ICチップを搭載し、電子マネー決済やIDによるアクセスコントロールなど、高速処理や高度なセキュリティーが要求される分野での利用に適しています。また、本製品に搭載されているICチップは、情報セキュリティー評価基準の国際標準であるコモンクライテリア（ISO/IEC 15408）において、組み込みソフトウェアを搭載した非接触ICカードチップとして世界で初めて評価保証レベルEAL6+認証を取得しています（認証取得日2012/9/3、認証有効期限2022/9/3）。
FeliCaカードRF性能検定※1に準拠
平面状態と湾曲状態の両方で、FeliCaカードRF性能検定の基準を満たした製品です。電子マネーなど、共通領域を使用するサービス※2で利用することができます。
※1：転送速度：212 kbps
※2：共通領域を搭載するには、別途、最終形状でのFeliCaカードRF性能検定の受検が必要です。
コンパクトサイズ、フレキシブル素材
アンテナの小型化を図り、コンパクトな形状を実現したことで、適用範囲が広がります。本製品は、レザー、布（ファブリック）、ラバー、シリコンなどの素材を使った商品への組み込みを考慮し、薄型かつフレキシブル性のある素材を使用しています。また、リストバンド、バングルなど湾曲※3した形状の製品への組み込みも可能です。

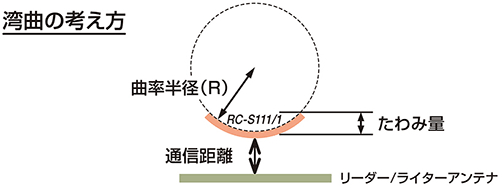

※3：通信性能を確保するため、長辺方向にたわみ量2.2 mm以下（曲率半径R = 35 mm以上）の湾曲とすることを推奨しています。
本モジュールを搭載した商品のイメージ
製品仕様
| RC-S111/1 | ||
|---|---|---|
| 通信方式 | ISO/IEC 18092（212 kbps / 424 kbps Passive communication mode）に準拠 | |
| 通信距離※1 | 約70 mm（RC-S462C、RC-S012C使用時） 約35 mm（RC-S462B、RC-S012B使用時）※2 ※3 約5 mm（RC-S330、RC-S380使用時）※2 ※3 |
|
| 動作周波数 | 13.56 MHz | |
| 通信速度 | 212 kbps、424kbps※4 | |
| 使用環境 | -10 ℃ 〜 +40 ℃ / 90％ RH以下 +40 ℃超 〜 +60 ℃ / 50％ RH以下 |
|
| 保存環境 | -20 ℃ 〜 +40 ℃ / 90％ RH以下 +40 ℃超 〜 +70 ℃ / 60％ RH以下 |
|
| 外形寸法 | 17 mm × 25 mm 厚み 基板のみ：0.23 mm、実装部品込み：0.75 mm以下 |
|
| 質量 | 約 0.2 g | |
| カード表面材料 | ポリイミド（FPC基板） | |
| 搭載ICチップ | RC-SA00 | |
| 不揮発メモリー | タイプ | 6KバイトEEPROM |
| ユーザーメモリー | 249ブロック（1ブロックは16バイト） | |
| データ保持期間 | 50 年（25 ℃時） 10 年（85 ℃時） |
|
| 書き換え耐性 | 50万回（25 ℃時） 10万回（85 ℃時） |
|
※1 通信距離は使用環境により異なります。周囲の電波や金属による影響がない理想的な環境での値です。
※2 FeliCaカードRF性能検定（2019年12月時点）の通信距離規定33 mm（RC-S012B）、3 mm（RC-S380）に対し、組み込みにより+2 mmかさ上げされた（筐体外形からモジュール面までの距離が2 mm ある）ことを想定しています。
※3 モジュールとして、平面状態と湾曲状態（長辺方向に曲率半径（R）= 35 mm）でFeliCaカードRF性能検定に適合しています。長辺方向に曲率半径（R）＝ 35 mm（たわみ量 = 2.21 mm）より小さな湾曲や、短辺方向に湾曲させた場合は通信性能が低下します。
※4 424 kbps通信を利用するには、リーダー／ライターが424 kbps通信に対応している必要があります。
