AES暗号方式およびDES暗号方式に対応したFeliCaカード用セキュリティー機能付きリーダーモジュールです。
DES暗号方式を使用した既存システムとの互換性を保ちつつ、AES暗号方式を使用したFeliCaカードへの対応が可能です。
概要
本モジュールはコントロール基板とアンテナ、両者を接続するアンテナケーブルで接続され、上位機器（コントローラー）からの命令を受けてカードやモバイルFeliCa ICチップ搭載携帯電話との通信を行います。
主な特長
新世代標準暗号化方式AESに対応
カードとリーダー／ライター端末間の暗号通信において、従来のDES（Data Encryption Standard ）暗号方式に加え、AES(Advanced Encryption Standard)暗号方式を備えることで、セキュリティーのさらなる向上を実現しました。
また、暗号ロジックをコモンクライテリア（ISO/IEC 15408）EAL4+相当のセキュリティーICチップに搭載し、より高度なセキュリティーを確保しました。
現行製品との互換性を確保
RC-S462B、RC-S462Cとの互換性（外形寸法／電気特性／コマンド）を有しており)、AESカード対応システムへの移行が容易です。
Ad-hoc通信機能を除く
環境に配慮した設計
RoHS指令（欧州環境規制）に対応し、プリント配線基板にハロゲン系難燃剤を使用していません。
また、はんだ付けに無鉛はんだを使用し、環境に配慮した設計となっています。
製品仕様
| RC-S012B | RC-S012C | ||
|---|---|---|---|

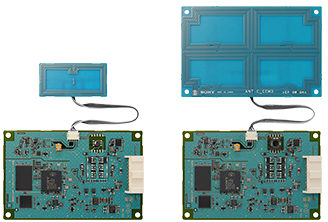

| 外観 |  |
 |
|
| 国内電波法区分 | 型式指定を受けた誘導式読み書き通信設備 | ||
| 通信距離1) | 約30 mm (RC-S100使用時） | 約100 mm (RC-S100使用時） | |
| 通信方式 | ISO/IEC 18092 （212 kbps / 424 kbps Passive communication mode）に準拠 |
||
| 通信速度（対カード・デバイス）2) | 212 kbps、424 kbps3) | ||
| 搬送波周波数 | 13.56 MHz | ||
| 使用環境（結露、氷結のないこと）4) | -10 ℃ 〜 ＋40 ℃ / 20% 〜 90%RH、40 ℃超 〜 60 ℃ / 50%RH以下 | ||
| 保存環境（結露、氷結のないこと） | -30 ℃ 〜 ＋70 ℃ / 60%RH以下 | ||
| 外部インターフェース | RS-232CまたはRS-485から選択可能5) ヒロセ電機社製DF1E-10P-2.5DS(05)（ライトアングル：錫メッキ） |
||
| 通信速度（対コントローラー） | 7.2 kbps〜1228.8 kbps（RS-232Cの場合は115.2 kbpsまで） | ||
| 質量 | 約45 g | 約125 g | |
| 外形寸法 (幅×高さ×奥行き） |
コントロール基板 | 約104 mm × 10 mm × 67 mm | |
| アンテナ | 約50 mm × 6 mm × 25 mm | 約104 mm × 6 mm × 67 mm | |
| アンテナケーブル長 | 約125 mm | ||
| 電源電圧、消費電流（通常動作時） | DC12 V、105 mA | DC12 V、315 mA | |
1) 通信距離は使用環境により異なります。周囲の電波や金属による影響がない理想的な環境での値です。
2) モバイルFeliCa ICチップ搭載携帯電話
3) ご使用のカードやデバイスが424 kbps通信に対応している必要があります。
4) 機能保証温度。詳細は製品仕様書をご覧ください。
5) 同時には利用できません。
