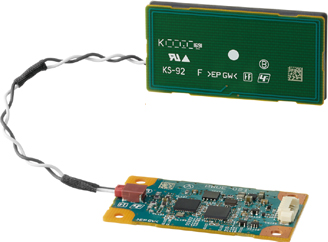

RC-S021Bは、AES暗号方式およびDES暗号方式に対応したNFCリーダーモジュールです。FeliCa™の暗号処理機能に加え、ISO/IEC 14443 Type A / Type Bの非接触ICカードに1台で対応しています※1。
また、アンテナ分離タイプのため、アンテナ配置に自由度があり、入退出用機器や決済端末など、さまざまな機器への組み込みに適しています※2
※1 ISO/IEC 14443 Type A / Type Bの暗号処理機能は搭載していません。
※2 別売りでドライブ基板のみのRC-S021も販売しています。くわしくは、弊社特約店へお問い合わせください。
主な特長
新世代標準暗号化方式AESに対応
FeliCaカードとリーダー／ライター端末間の暗号通信において、従来のDES(Data Encryption Standard)暗号方式に加え、AES(Advanced Encryption Standard)暗号方式を備えることで、セキュリティーのさらなる向上を実現しました。
また、暗号ロジックをコモンクライテリア(ISO/IEC 15408)EAL5+ を取得したセキュリティーICチップに搭載し、より高度なセキュリティーを確保しました。
NFC機能搭載
FeliCaおよび、ISO/IEC 14443 Type A / Type Bのリーダー／ライター機能を搭載しています。通信方式ごとに筐体を準備する必要がないため、導入コストの削減や開発効率の向上につながります。
環境に配慮した設計
RoHS指令（欧州環境規制）に対応し、プリント配線板にハロゲン系難燃剤を使用していません。また、はんだ付けに無鉛はんだを使用し、環境に配慮した設計となっています。
製品仕様
| RC-S021B | |
|---|---|
| 国内電波法区分 | 型式指定を受けた誘導式読み書き通信設備 |
| 通信方式 | ISO/IEC 18092(212 kbps / 424 kbps Passive communication mode)に準拠 ISO/IEC 14443 Type A / Type Bに準拠 |
| 通信距離※1 | 40 mm(min) (RC-S888使用時) 40 mm(min) (RC-S100使用時) 40 mm(min) (RC-S860使用時) 30 mm(min) (RC-S853使用時) |
| 搬送波周波数 | 13.56 MHz |
| 通信速度（対カード・デバイス） | 106 kbps※2 / 212 kbps / 424 kbps※3 |
| 対応カード・デバイス | RC-S100シリーズ / RC-S880シリーズ / RC-S860シリーズ / RC-S850シリーズ ISO/IEC 14443 Type A※4 / Type B MIFARE Classic / MIFARE Ultralight |
| 外部インターフェース | UART |
| 通信速度（対コントローラー） | 7.2 kbps〜460.8 kbps(ホストコマンドにより選択可能。デフォルト設定：115.2 kbps) |
| 使用環境※5（結露、氷結のないこと） | -20 ℃ 〜 +40 ℃(20％ RH 〜 90％ RH) / 40 ℃〜75 ℃(50％ RH以下) |
| 保存環境（結露、氷結のないこと） | -30 ℃〜+80 ℃ (60％ RH以下) |
| 質量 | 約25.8 g（ドライブ基板 約4.2 g、アンテナ<ケーブルを含む> 約21.6 g） |
| 外形寸法（幅×高さ×奥行き） | ドライブ基板 約50 mm × 4.8 mm × 28 mm アンテナ 約50 mm × 5.7 mm × 25 mm |
| アンテナケーブル長 | 約127 mm |
| 動作電圧、消費電流 | DC +5 V、通常動作時180mA以下 |
※1 周囲の電波や金属による磁気的な影響がない自由空間（温度25 ℃、湿度50 % RH）において、カード（標準品、1 枚）に対し、本モジュール（標準品）でポーリング（fc / 64(約212 kbps)）させた状態です。詳細は、製品仕様書をご参照ください。
※2 ISO/IEC 14443 Type A / Type Bの場合。
※3 ご使用のカードやデバイスが424 kbps通信に対応している必要があります。
※4 ISO/IEC 14443-4 Type A カードとの通信はできません。
※5 機能保証温度。詳細は製品仕様書をご参照ください。
