マルチサービスリーダーモジュール
（組み込み接続）

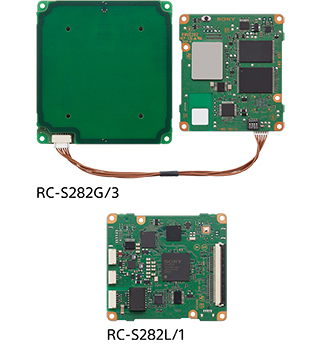

RC-S282G/3
アンテナ外部接続シリーズ（組み込み接続）
RC-S282L/1
- 各種端末にFeliCa処理機能を追加
- マルチサービス
- 高セキュリティ
FeliCa™カードやおサイフケータイで利用されている複数の決済サービスやポイント、クーポンサービスを1台で処理できるマルチサービスリーダーモジュールです。アンテナを有するクレジット決済端末やハンディー端末などに、FeliCaの処理機能を追加できます。
特長
2つのラインアップ
RC-S282G/3： アンテナ基板付きでFeliCa検定Mクラスを取得しており、FeliCa電子マネー決済端末を作ることが可能な製品です。
RC-S282L/1： クレジット決済端末などに組み込むことで、FeliCa電子マネー機能を追加することが可能な製品です。
FeliCaのマルチサービスを実現
本製品1台に複数のFeliCaサービスを搭載することができます。
モジュールコントローラー向けAPIを利用することでLED、LCD、サウンドなど周辺機器を制御できます。
高セキュリティ
メモリー保護機能により、アプリケーション同士のアクセスを禁止してデータを保護しています。
コモンクライテリア（ISO/IEC 15408）EAL5+認証を取得した高セキュリティLSIを搭載しています。

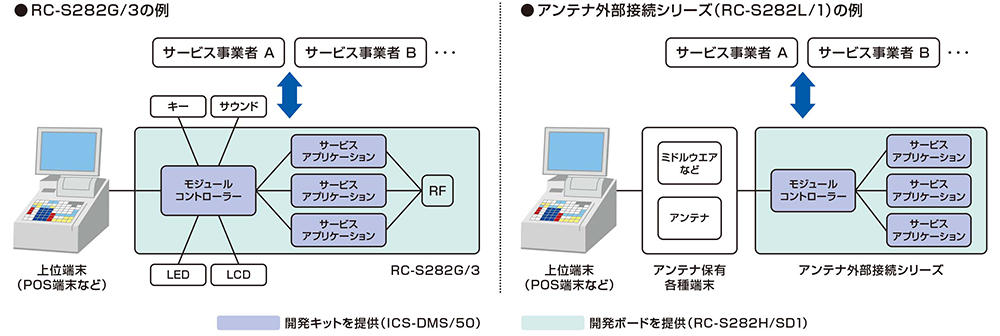

システム構成例
製品仕様
| RC-S282G/3 | RC-S282L/1 | |
|---|---|---|
| 国内電波法区分 | 型式指定を受けた誘導式読み書き通信設備 | ※ 本製品はアンテナ部分を含んでいません。 RF仕様は本製品に接続する外部RF通信機器に依存します。 |
| 通信距離 | 55 mm（RC-S885使用時） 50 mm（RC-S860使用時） 40 mm（RC-S853使用時） 25 mm（携帯電話） |
|
| FeliCaリーダー／ライター性能検定 | Mクラス | |
| 通信速度（対カード・デバイス） | 106 kbps、212 kbps、424 kbps | |
| 搬送波周波数 | 13.56 MHz | |
| 使用温度※1／湿度 （結露、氷結のないこと） |
0℃ 〜 40℃ / 25％ 〜 90％ RH 40℃ 〜 50℃ / 50％ RH以下 |
-15℃ 〜 +45℃ / 20％ RH 〜 90％ RH 45℃ 〜 60℃ / 60％ RH以下 |
| 保存温度／湿度 （結露、氷結のないこと） |
-30℃ 〜 +70℃ / 60％ RH以下 | -30℃ 〜 +70℃ / 60％ RH以下 |
| 外部インターフェース | USBホスト (12 Mbps, full speed) USBデバイス (12 Mbps, full-speed) RS-232C (2線、1ポート) Ethernet (10Base-T, 100Base-Tx) UART (2線、4線、8線) PWM GPIO (17本) SPI (4線) |
USBホスト (12 Mbps, full speed) USBデバイス (12 Mbps, full-speed) RS-232C (2線、1ポート) Ethernet (10Base-T, 100Base-Tx) UART (2線、4線、8線、各1ポート) PWM GPIO (17本) SPI (4線) |
| 質量 | 約100 g | 約25 g |
| 外形寸法 （幅×高さ×奥行き） |
制御基板 65 mm × 58 mm × 12.6 mm | 65 mm × 58 mm × 12.6 mm |
| アンテナ基板 75 mm × 79.5 mm × 9 mm | ||
| ケーブル長 130 mm ± 5 mm（コネクタハウジングを含まない） | ||
| 電源電圧 | DC 5 V | DC 5 V |
| 消費電流 | 850 mA / 600 mA （スピーカー出力有り / 無し） |
300 mA |
| 対応暗号アルゴリズム | DES暗号、T-DES暗号、AES暗号、RSA暗号、MD5演算、SHA-1演算、SHA-256演算 | |
| モジュールコントローラー アプリケーション容量 |
ROM：2 Mバイト RAM：1.5 Mバイト |
ROM：8 Mバイト RAM：1.5 Mバイト |
アプリケーションの入手・または開発方法 |
サービスの種類によって異なります。詳細は、サービス事業者にお問い合わせください。 モジュールコントローラーの開発は別売の開発キット（ICS-DMS/50）を利用して開発可能です。 |
|
※1 機能保証温度。詳細は製品仕様書をご参照ください。
※ アンテナ外部接続シリーズに接続する外部RF通信機器は、FeliCaの各サービスで規定される通信性能を満たす必要があります。
お取り扱いについて
本製品はシステムなどへ組み込んでお使いいただくモジュール製品です。
お取り扱いの際には、製品仕様書に記載の「注意事項」をご参照ください。
