FCB-4Kモデル

高精細なカラー画像を提供する4K対応カラーカメラブロック

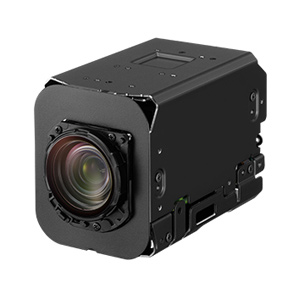

カラーカメラブロック　FCB-4Kモデル
FCB-ER8530
光学20倍

ズームレンズ搭載

デジタルズーム

Defog

VE

ノイズリダクション

スーパーレゾリューションズーム

2160p

1080p

720p

ソニーの4K CMOSセンサー“Exmor R™”、光学20倍ズームレンズ搭載。
ソニー独自の全画素超解像技術「スーパーレゾリューションズーム」により、光学ズームと同等の画質で鮮明な解像感の画像を提供します。 フル HD 光学30倍モデルのFCB-EV7500シリーズと同等サイズの為、置き換えに柔軟に対応できます。

 4K CMOSセンサーによる鮮明な画質

 光学20倍ズームレンズ搭載

 スーパーレゾリューションズームによる30倍ズーム（4K）

 4KからSDまでのビデオ出力に対応

製品概要 仕様

製品概要

FCB-ER8530
撮像素子
（有効画素数）		 1/2.5型 Exmor R CMOS（約851万画素）
出力画素数
（H x V)		 3840x2160（QFHD）, 1920x1080（Full HD), 1280x720（HD) , 720x480/576 (SD)
映像信号方式 2160p/29.97, 2160p/25, 2160p/23.98
1080p/59.94, 1080p/50, 1080p/29.97, 1080p/25, 1080p/23.98, 1080i/59.94, 1080i/50,
720p/59.94, 720p/50, 480p/59.94, 576p/50
最低被写体照度
（高感度モードON時、
50％）		 0.4 lx（シャッタースピード：1/30 秒）
0.06 lx（シャッタースピード：1/4 秒 or 1/3 秒）
主要機能  4K CMOSセンサーによる鮮明な画質
 光学20倍ズームレンズ搭載
 スーパーレゾリューションズームによる30倍ズーム（4K）
 4KからSDまでのビデオ出力に対応

仕様

FCB-ER8530
レンズ 光学20 倍ズームレンズ
f = 4.4mm～ 88.0 mm、F2.0 ～ F3.8
ズームモード スタンダードスピードモード／バリアブルスピードモード／ダイレクトモード
スーパーレゾ
リューションズーム		 QFHD：1.5 倍　(光学ズームとの組み合わせで最大30 倍）
Full HD/HD：2.0 倍　(光学ズームとの組み合わせで最大40 倍）
デジタルズーム 12 倍（光学ズームとの組み合わせ で最大240 倍）
映像出力方式 Digital: Y/Cb/Cr 4:2:2 8bits component, R/G/B 4:4:4 8bits component,
Comparable to CEA-861-F
カメラ制御 VISCA protocol (CMOS 3.1V)
PTP USB 9.6 kbps、19.2 kbps、38.4 kbps、115.2 kbps、Stop bit:1 bit
主な機能 Auto ICR、プライバシーゾーンマスキング、
スローAEレスポンス
イメージスタビライザー（ブレ補正）、StableZoom™、温度読み出し
上下反転（E-Flip）、ポジションプリセット、カスタムプリセット
同期方式 内部同期
電源電圧 6.0 V ～ 12.0 V DC
外形寸法
（WｘHｘD）		 50 × 60 × 93.3 mm
質量 約 275 g
カラーカメラブロック 機能詳細 カラーカメラブロック
製品別機能比較表を見る カタログダウンロード マニュアルダウンロード
4K 4M フルHD
FCB-ER9500
(HDMI＊1)		 FCB-ER8530
(HDMI＊1)		 FCB-EW9500H
(HDMI＊1)		 FCB-EV9500M
(MIPI)		 FCB-EV9500L
(LVDS)		 FCB-EV9520L
(LVDS)
センサーサイズ 1/1.8型 1/2.5型 1/1.8型 1/1.8型 1/1.8型 1/2.8型
ズーム 光学25 倍 光学20 倍 30倍 エンハンスド
光学ズーム		 30倍 エンハンスド
光学ズーム		 30倍 エンハンスド
光学ズーム		 光学30 倍
StableZoom (倍率)＊2 ●
(30倍)		 ●
(24倍)		 ●
(36倍)		 ●
(36倍)		 ●
(36倍)		 ●
(36倍)
デジタルズーム ●
(12倍)		 ●
(12倍)		 ●
(12倍)		 ●
(12倍)		 ●
(12倍)		 ●
(12倍)
ワイドダイナミック
レンジ(Wide-D) 		● ● ● ● ●
Visibility
Enhancer (VE)		 ● ● ● ● ● ●
Defog ●
(low/mid/high)		 ●
(low/mid/high)		 ●
(low/mid/high)		 ●
(low/mid/high)		 ●
(low/mid/high)		 ●
(low/mid/high)
Spot Light Avoidance ● ● ● ● ●
イメージスタビライザー
(ブレ補正)		 電子式
スーパーイメージスタビライザー/
スーパー＋(プラス)
イメージスタビライザー 		電子式 電子式
スーパーイメージスタビライザー/
スーパー＋(プラス)
イメージスタビライザー＊3		 電子式
スーパーイメージスタビライザー/
スーパー＋(プラス)
イメージスタビライザー
高解像度モード ●
デジタル出力 ● ● ● ● ● ●
Auto ICR ● ● ● ● ● ●
同期方式 内部同期 内部同期 内部同期 内部同期 内部同期 内部同期
ズームモード スタンダードモード / バリアブルモード / ダイレクトモード
プライバシーゾーン
マスキング		 ● ● ● ● ● ●
上下反転 (E-Flip) ● ● ● ● ● ●
モーション
ディテクション		 ● ● ● ● ●
フォーカスシステム Auto Focus
（Normal AF,
Interval AF,
Zoom Trigger）,
AF Sensitivity（normal, low）,
Manual
（ スタンダード / バリアブル / ダイレクト）,
One Push Trigger,
Full Scan
One Push Trigger,
Near Limit,
ICR-on Correction,
Spot Focus		 Auto Focus
（Normal AF, Interval AF,
Zoom Trigger AF [Sensitivity: normal, low]）,Manual（スタンダード / バリアブル / ダイレクト）,
Near Limit 設定, IR Correction, One push Trigger,		 Auto Focus（Normal AF, Interval AF, Zoom Trigger）,
AF Sensitivity（normal, low）,
Manual（スタンダード / バリアブル / ダイレクト）, One Push Trigger,
Full Scan One Push Trigger, Near Limit, ICR-on Correction, Spot Focus
ホワイトバランス Auto, ATW,
Indoor, Outdoor,
One Push WB,
Manual WB,
Outdoor Auto,
ナトリウムランプモード(Fix/Auto/
Outdoor Auto),
Spot AWB 		Auto, ATW, Indoor, Outdoor, One push WB, Manual WB,
ナトリウムランプモード（Fix/Auto/Outdoor Auto）		 Auto, ATW, Indoor, Outdoor, One Push WB, Manual WB, Outdoor Auto,
ナトリウムランプモード (Fix/Auto/Outdoor Auto), Spot AWB
AE (自動露光モード) Full Auto, Manual,
Priority mode
(shutter/iris),
EV compensation,
Spot AE, Slow AE		 Full Auto, Manual, Priority mode (shutter/iris),
Bright, EV compensation,Spot Exposure, Slow AE		 Full Auto, Manual, Priority mode (shutter/iris), EV compensation, Spot AE, Slow AE
スローシャッター ● ● ● ● ● ●
スローAE レスポンス ● ● ● ● ● ●
露出補正 -10.5 dB～+10.5 dB, 1.5 dB 間隔 計15ステップ
輪郭補正 (アパーチャー) ●
(16 ステップ)		 ●
(16 ステップ)		 ●
(16 ステップ)		 ●
(16 ステップ)		 ●
(16 ステップ)		 ●
(16 ステップ)
逆光補正 ● ● ● ● ● ●
ガンマ スタンダード／ストレート
左右反転 (ミラー) ● ● ● ● ● ●
アラーム ● ● ● ● ● ●
ピクチャーエフェクト Monochrome (白黒映像)
ピクチャーフリーズ ● ● ● ● ● ●
ノイズリダクション (3D+2D／独立設定(3D, 2D))
温度読み出し ● ● ● ● ● ●
タイトル表示 ● (1行 20 字まで、最大11 行)
カメラモード表示 ●
(英語)		 ●
(英語)		 ●
(英語)		 ●
(英語)		 ●
(英語)		 ●
(英語)
カメラ制御
インターフェース		 VISCA protocol
(CMOS 3.3V Level,
5.5V トレラント);
9.6 kbps, 19.2 kbps,
38.4 kbps, 115.2 kbps,
Stop bit：1 bit		 VISCA protocol (CMOS 3.1V) PTP USB 9.6 kbps, 19.2 kbps,
38.4 kbps、115.2 kbps, Stop bit : 1 bit		 VISCA protocol (CMOS 3.3V Level, 5.5V トレラント);
9.6 kbps, 19.2 kbps, 38.4 kbps, 115.2 kbps, Stop bit：1 bit
Spot Focus/AE ● ● ● ● ● ●
Spot AWB ● ● ● ● ●

＊1 HDMIで使用されているTMDS信号形式で映像を出力しています。
＊2 StableZoom: ステーブルズームは光学ズームと電子ズームを合わせることで倍率があがります。
＊3 FCB-EW9500Hは、1080p、1080i､720pのみ。
