マシンビジョンカメラ
画像処理で求められる、高性能かつ、
高速、高感度のニーズにお応えします。
カラーカメラブロック
広域で高度な識別性能が求められる
アプリケーションに適しています。

マシンビジョンカメラ製品特長

偏光カメラ
4方向の偏光子が搭載されており、ワンショットで4方向の偏光画像を取得します。偏光カメラSDKを利用することで、偏光度(DoP)、偏光方向(面法線)、反射除去、反射強調などの画像処理を可能にします。 SDKは、ビューアーアプリケーション、ライブラリー、サンプルソースコードを提供し、アプリケーション開発の効率化に寄与します。NVIDIA Jetson対応とWindows対応版をご用意しています。
Camera Link
シェーディング補正、温度読み出し、欠陥補正などソニー独自のユニークな機能を搭載したCamera Linkインターフェースカメラ。 PoCL出力に対応しているので、より多くのアプリケーションへの展開が可能です。
GigE Vision
GigE Vision規格に準拠し、非圧縮のままLANケーブルを使用し高効率で伝送することが可能です。マシンビジョン用途のほか、駐車場の入出庫管理や車のナンバー識別といったセキュリティ用途にも適しています。 高信頼性かつ、高速、高感度のニーズにお応えします。
USB3 Vision
グローバルシャッターCMOSセンサーを搭載したデジタルカメラのシリーズです。 グローバルシャッターCMOSならではの高速、高感度のニーズにお応えし、多彩な機能をご利用いただけます。 システム構築時のコストパフォーマンスに優れ、アナログカメラ同等のサイズと高信頼性を継承し、置き換えに適しています。
インターフェース
白黒 / カラー
画素数(Megapixels)
センサーサイズ(型)
セルサイズ (H =V)μm
最大フレームレート(fps)
比較する

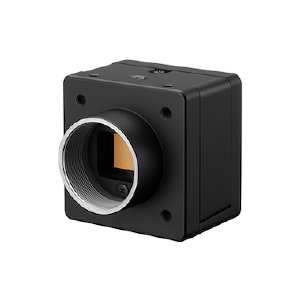

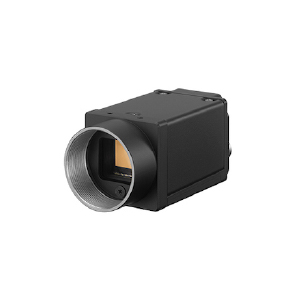

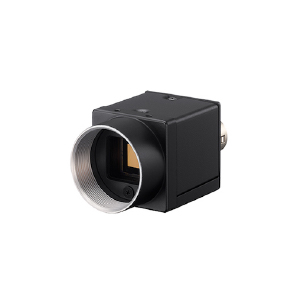

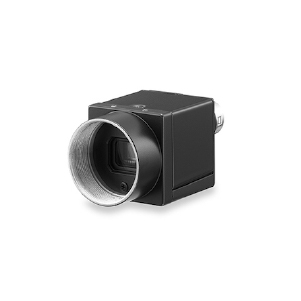

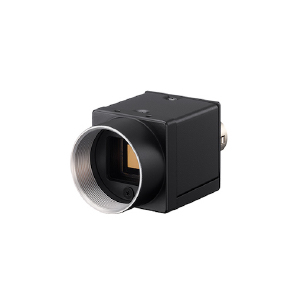

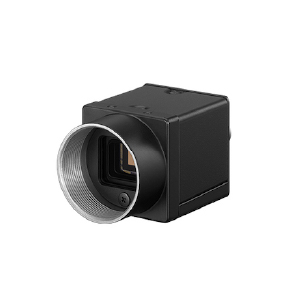

モデル XCG-CP510 XCG-CP510/CL XCL-SG1240 XCL-SG1240C XCL-SG510 XCL-SG510C XCL-CG510 XCL-CG510C XCL-CG160 XCL-CG160C XCG-CG510 XCG-CG510C XCG-CG240 XCG-CG240C XCG-CG160 XCG-CG160C XCG-CG40 XCU-CG160 XCU-CG160C XCL-S900 XCL-C280 XCL-C30 XCL-C30C

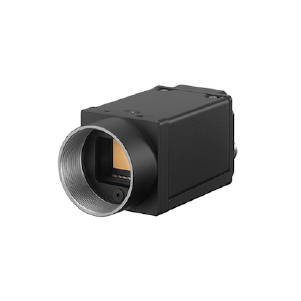

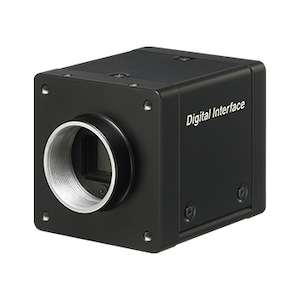

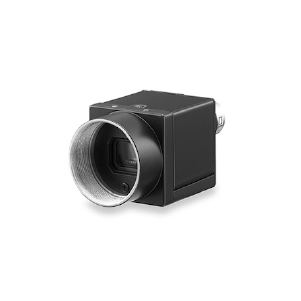

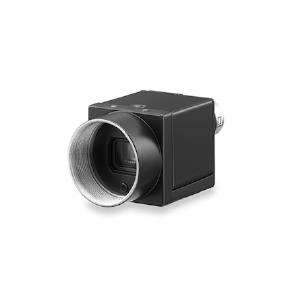

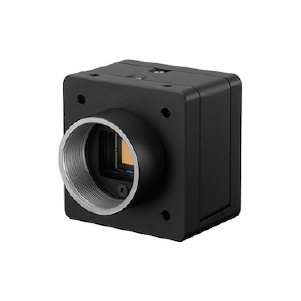

Image XCG-CP510のカメラ画像 XCG-CP510/CLのカメラ画像 XCL-SG1240のカメラ画像 XCL-SG1240Cのカメラ画像 XCL-SG510のカメラ画像 XCL-SG510Cのカメラ画像 XCL-CG510のカメラ画像 XCL-CG510Cのカメラ画像 XCL-CG160のカメラ画像 XCL-CG160Cのカメラ画像 XCG-CG510のカメラ画像 XCG-CG510Cのカメラ画像 XCG-CG240のカメラ画像 XCG-CG240Cのカメラ画像 XCG-CG160のカメラ画像 XCG-CG160Cのカメラ画像 XCG-CG40のカメラ画像 XCU-CG160のカメラ画像 XCU-CG160Cのカメラ画像 XCL-S900のカメラ画像 XCL-C280のカメラ画像 XCL-C30のカメラ画像 XCL-C30Cのカメラ画像
インター
フェース
GigE Vision (偏光) GigE Vision (偏光) Camera Link Camera Link Camera Link Camera Link Camera Link Camera Link Camera Link Camera Link GigE Vision GigE Vision GigE Vision GigE Vision GigE Vision GigE Vision GigE Vision USB3 Vision USB3 Vision Camera Link Camera Link Camera Link Camera Link
白黒 / カラー 白黒 白黒 白黒 カラー 白黒 カラー 白黒 カラー 白黒 カラー 白黒 カラー 白黒 カラー 白黒 カラー 白黒 白黒 カラー 白黒 白黒 白黒 カラー
画素数
(Megapixels)
5.1 5.1 12.4 12.4 5.1 5.1 5.1 5.1 1.6 1.6 5.1 5.1 2.4 2.4 1.6 1.6 0.4 1.6 1.6 9 2.8 0.3 0.3
センサー
サイズ(型)
2/3 2/3 1.1 1.1 2/3 2/3 2/3 2/3 1/2.9 1/2.9 2/3 2/3 1/1.2 1/1.2 1/2.9 1/2.9 1/2.9 1/2.9 1/2.9 1/1 1/1.8 1/3 1/3
セルサイズ
(H =V)μm
3.45 3.45 3.45 3.45 3.45 3.45 3.45 3.45 3.45 3.45 3.45 3.45 5.86 5.86 3.45 3.45 6.90 3.45 3.45 3.69 3.69 7.4 7.4
センサー名 偏光センサー 偏光センサー IMX304 IMX304 IMX250 IMX250 IMX264 IMX264 IMX273 IMX273 IMX264 IMX264 IMX249 IMX249 IMX273 IMX273 IMX287 IMX273 IMX273
最大フレーム
レート
(fps)
23 23 20 20 154 154 35 35 127 127 23 23 41 41 75 75 300 100 100 18 26 130 130
外形寸法
(W×H×D)mm
29 × 29 × 42 29 × 29 × 42 44 × 44 × 30 44 × 44 × 30 44 × 44 × 30 44 × 44 × 30 29 × 29 × 30 29 × 29 × 30 29 × 29 × 30 29 × 29 × 30 29 × 29 × 42 29 × 29 × 42 29 × 29 × 42 29 × 29 × 42 29 × 29 × 42 29 × 29 × 42 29 × 29 × 42 29 × 29 × 30 29 × 29 × 30 50 × 50 × 57.5 29 × 29 × 30 29 × 29 × 30 29 × 29 × 30
備考 偏光カメラSDK (Windows版) 偏光カメラSDK (NVIDIA Jetson版)

規格一覧

デジタルカメラインターフェースには、下記の特長があります。
必要な転送速度、ケーブル長、データ信頼性などを考慮しつつ、お客様の利用環境に応じたインターフェースを選択できます。

Camera Link GigE Vision USB3 Vision
Version 2.0 2.0 10.1
モデル名 XCL-SG/XCL-CG XCG-CG/XCG-CP XCU-CG
転送速度 2.04Gbps(Base)
6.8Gbps(80bit)
1Gbps 5Gbps
(実効 最大3.2Gbps)
最大ケーブル長
(メタル)
10m
7m(80bit)
100m 3m
データ形式 Clock Packet Packet
接続形態 Peer to Peer Network Network
同時接続数 1 制限無し 127
エラー検出 無し CRC CRC
データ信頼性 Good 環境に依存する PCに依存する
電源供給 4W (x1 Cable)
8W(x2 Cable)
13W
(最大25W)
4.5W
カメラ制御信号 データ線に含む データ線に含む データ線に含む
トリガー信号 データ線に含む 別線 別線
カメラ制御API Gメーカー依存 GenICam GenICam
その他 再送機能
IEEE1588
再送機能

カラーカメラブロック製品特長

FCB-4Kモデル
ソニーの4K CMOSセンサーおよび高倍率インナーズームレンズを搭載。
Wide端からTele端まで4Kの高画質映像を提供します。
Auto ICR、プライバシーゾーンマスキング、ノイズリダクションなども装備しており、セキュリティユースをはじめ、
交通機関やスタジアム、ホールなど広域で高度な識別性能が求められるアプリケーションに適しています。
FCB-4Mモデル
国内メーカーの新型レンズ、イメージセンサー、およびISPを採用し、より高い視認性を実現したカラーカメラブロックの新ラインアップ。
1/1.8型センサーを搭載しながらも省サイズを実現するために、30倍エンハンスド光学ズームを新たに導⼊。
スーパーイメージスタビライザーはブレ抑制を従来機種から大幅に改善し、より厳しい環境下において幅広いシーンでの利用が可能です。
*HDMIで使用されているTMDS信号形式で映像を出力しています。
FCB-フルHDモデル
新しいセル構造や回路技術の導入により光を効率的に利用できます。そのため、従来機種のイメージセンサーより大幅に感度がアップし、より高い視認性を実現します。また、低照度環境においても進化したAF/AE/AWB機能により忠実な映像を再現します。
スーパーイメージスタビライザーは、より強い振動や回転振動のブレ抑制をします。
センサーサイズ(型)
解像度
最低被写体照度*(lx)
水平画角(Wide°)
比較する

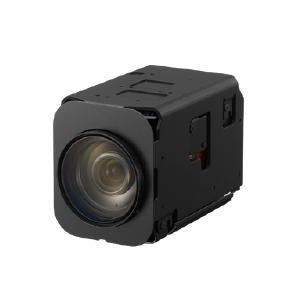

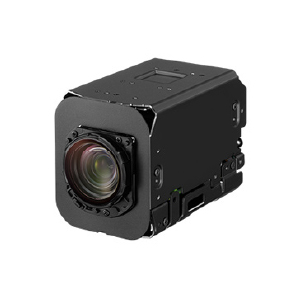

型名 新製品FCB-ER9500 FCB-ER8530 FCB-EW9500H FCB-EV9500M FCB-EV9500L FCB-EV9520L

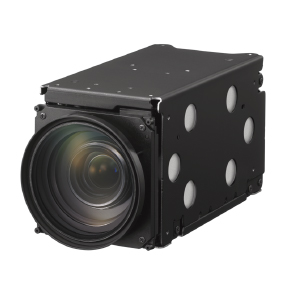

Image FCB-ER9500のカメラ画像 FCB-ER8530のカメラ画像 FCB-EW9500Hのカメラ画像 FCB-EV9500Mのカメラ画像 FCB-EV9500Lのカメラ画像 FCB-EV9520Lのカメラ画像
センサー
サイズ(型)
1/1.8 1/2.5 1/1.8 1/1.8 1/1.8 1/2.8
解像度 4K 4K 4M Full HD Full HD Full HD
最低被写体
照度*(lx)
0.028 0.4 0.009 0.009 0.009 0.009
ズーム倍率 25 20 30** 30** 30** 30
水平画角
(Wide°)
59.0 70.2 58.1 58.1 58.1 63.7
最大フレーム
レート
(fps)
2160p/60 2160p/30 2160p/60 1080p/60 1080p/60 1080p/60
外形寸法
(W×H×D)mm
56 × 64 × 125 50 × 60 × 93.3 56 × 64 × 125 56 × 64 × 125 56 × 64 × 125 50 × 60 × 89.7
質量(g) 464 275 439 439 456 239

* ICR OFF、1/30秒、50%、高感度モードON
** エンハンスド光学ズーム
