XCL-CG510 / XCL-CG510C / XCL-CG160 / XCL-CG160C

Camera Link

通信ロスのない堅牢なシステム構成に適したカメラリンクシリーズ

CMOSセンサー搭載モデル XCL-CGシリーズ

XCL-CGシリーズ

XCL-CGシリーズは、29（W）×29（H）×30（D）mmのコンパクトな筐体サイズで実現。従来のCCD搭載モデルXCL-Cシリーズからの置き換えが容易です。
マシンビジョンなどの画像処理で求められる、⾼信頼性かつ、⾼速、⾼感度のニーズにお応えします。

XCL-CG510（白黒）/

XCL-CG510C（カラー）

XCL-CG160（白黒）/

XCL-CG160C（カラー）

Cマウント PoCL 白黒モデルカラーモデル近赤外領域対応＊ 5.1 M 1.6 M エリアゲイン欠陥補正シェーディング補正

＊XCL-CG510, XCL-CG160

XCL-CG510, XCL-CG5100C, XCL-CG160, XCL-CG160C のカメラ画像斜め45度

XCL-CG510, XCL-CG5100C, XCL-CG160, XCL-CG160C のカメラ画像左側面

XCL-CG510, XCL-CG5100C, XCL-CG160, XCL-CG160C のカメラ画像裏面

29（W）×29（H）×30（D）mmのコンパクトな筐体サイズで実現。従来のCCD搭載モデルXCL-Cシリーズからの置き換えが容易です。
高機能モデルXCL-SGシリーズと用途に合わせてお選びいただけます。
マシンビジョンなどの画像処理で求められる、⾼信頼性かつ、⾼速、⾼感度のニーズにお応えします。

MOVIE 製品概要仕様機能紹介接続方法対応ボード関連リンク

MOVIE

Pregius について

※Pregius についてのお問い合わせはこちら

Pregiusは、ソニーグループ（株）またはその関連会社の登録商標または商標です。Pregius（プレジウス）は、ソニーの低ノイズCCD構造を採用し、高画質を実現したアクティブピクセル型CMOSイメージセンサーグローバルシャッター画素技術です。

製品概要

高精細・高速画像取り込み

白黒	カラー	センサーサイズ	解像度	フレームレート	最大出力画素数（H）×（V）
XCL-CG510	XCL-CG510C	2/3型 GS CMOS	5.1 M	14 fps (Base, 8bit, 1tap, Mono/Raw) 28 fps (Base, 8 bit, 2tap, Mono/Raw)＊ 35 fps (Base, 8 bit, 3tap, Mono/Raw) ＊出荷時	2,464× 2,056
XCL-CG160	XCL-CG160C	1/2.9型 GS CMOS	1.6 M	44 fps (Base, 8bit, 1tap) 90 fps (Base, 8 bit, 2tap)＊ 127 fps (Base, 8 bit, 3tap) ＊出荷時	1,456 × 1,088

高フレームレート

Base Configuration 3tap に対応します。

XCL-CG510/CG510C	カメラリンクタップ　（ピクセルクロック周波数：75MHz時）
ビット長		1	2	3
	8	14 fps	28 fps	35 fps
	10	14 fps	28 fps
	12	14 fps	28 fps

XCL-CG160/CG160C	カメラリンクタップ　（ピクセルクロック周波数：75MHz時）
ビット長		1	2	3
	8	44 fps	90 fps	127 fps
	10	44 fps	90 fps
	12	44 fps	90 fps

仕様

インターフェース	Camera Link
カメラ制御	シリアル制御
同期方式	ハードウェアトリガー／ソフトウェアトリガー
ユニーク機能	エリアゲイン、欠陥補正、シェーディング補正、温度読み出し、Look up Table（LUT）、3x3フィルタービニング^＊1、間引き^＊2
レンズマウント	Cマウント
外形寸法（W × H × D）	29 × 29 × 30 mm
質量	約 53 g

＊1 XCL-CG510/CG160 ＊2 XCL-CG160/CG160C

機能紹介

画質改善	エリアゲイン	任意の最大16か所に対して0倍から32倍までの個別のゲイン設定が可能
	欠陥補正	出荷後発生する後発白欠陥、高低温時や長秒露光時に増加する白欠陥、黒欠陥を補正
	シェーディング補正	光源の向きやレンズ収差影響による明るさのムラを補正し、フラットな状態にする機能
	Look up Tabel（LUT）	入力信号をさまざまな出力に変換
	3x3フィルター	3×3画素のマトリックス演算を行い、輪郭抽出などの処理を加えた画像出力が可能
画像最適化	イメージフリップ	画像の上下反転、左右反転、180度回転を設定
	ユーザーセット	16パターンのカメラ設定の保存が可能起動時パターンを選択可能
	ビニング	縦横2ピクセル単位でのビニングに対応し画角を変えずにフレームレートの増加と感度が向上＊XCL-CG510/CG160 のみ
画抽出	マルチROI	最大有効撮像領域から任意の8か所（最大）^＊の矩形領域を含んだ映像の読み出しが可能＊XCL-CG160/CG160Cは、任意の2か所（最大）になります。
	部分読み出し	最大有効撮像領域から1ヶ所の矩形領域の読み出しが可能
	フレームレート変化	部分読み出し時のHEIGHTによって最速フレームレートが変化ビニング機能の組み合わせ可能
トリガー	トリガーレイテンシー	トリガー信号入力から露光開始までの時間短縮
	トリガーレンジ制限	トリガー信号ラインの外乱ノイズなどを除去するノイズフィルター
	トリガー	ハードウェアトリガー、ソフトウェアトリガーに対応
	バルクトリガー	あらかじめユーザーセット（最大16）の設定を覚えさせておき、トリガーに対してユニークな動作をさせる機能
	シーケンシャルトリガー	トリガーを入れるたびに順次ユーザーセットを呼び出して駆動するモード
	バーストトリガー	露光回数、露光間隔、露光時間を指定し、トリガーのタイミングを起点として連続して撮影を行う機能
その他	温度読み出し	カメラ内部の温度を読み出す機能
	パルス出力	外部機器のPWMコントロールを想定し、任意のクロック周波数を出力できる機能
	近赤外領域高感度	波長帯域に感度があるカメラでの撮影により暗視下の環境での画像取得が可能＊XCL-CG510/CG160 のみ

グローバルシャッターCMOSセンサー搭載
デジタルカメラの機能詳細 Camera Link 製品別機能比較表を見る

	製品名	XCL- SG1240	XCL- SG1240C	XCL- SG510	XCL- SG510C	XCL- CG510	XCL- CG510C	XCL- CG160	XCL- CG160C
利用目的	白黒／カラー	白黒	RAWカラー	白黒	RAWカラー	白黒	カラー	白黒	カラー
	画サイズ	12.4 M		5.1 M				1.6 M
	センサーサイズ	1.1 型 (IMX304)	1.1 型 (IMX304)	2/3 型 (IMX250)	2/3 型 (IMX250)	2/3 型 (IMX264)	2/3 型 (IMX264)	1/2.9 型 (IMX273)	1/2.9 型 (IMX273)
	最大フレームレート	20 fps(Base, 8 bit, 3tap, Mono/Raw)		154 fps(80 bit(DECA), 8 bit, 10tap, Mono/Raw)		35 fps (Base, 8 bit, 3tap, Mono/Raw)		127 fps (Base, 8 bit, 3tap)
画質改善	エリアゲイン	●	●	●	●	●	●	●	●
	欠陥補正	●	●	●	●	●	●	●	●
	LUT (Look up Table)	●	●	●	●	●	●	●	●
	3x3フィルター	●	●	●	●	●	●	●	●
	ワイドダイナミックレンジ			●	●
	フレーム演算			●	●
	エリア露光			●	●
	シェーディング補正	●	●	●	●	●	●	●	●
画像最適化	イメージフリップ	●	●	●	●	●	●	●	●
	ユーザーセット	●	●	●	●	●	●	●	●
	フレームレート制御	●	●	●	●	●	●	●	●
	ビニング	●		●		●		●
	間引き							●	●
	クォーターモード
画抽出	部分読み出し	●	●	●	●	●	●	●	●
	マルチROI			●	●			●	●
	フレームレート変化	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る	効果を見る
トリガー	トリガーレイテンシー	●	●	●	●	●	●	●	●
	トリガーレンジ制限	●	●	●	●	●	●	●	●
	トリガー（フリーラン）	●	●	●	●	●	●	●	●
	バーストトリガー	●	●	●	●	●	●	●	●
	バルクトリガー			●	●	●	●
	シーケンシャルトリガー			●	●	●	●
	フリーセットシーケンス
同期	IEEE1588準拠
帯域制御	メモリーショット
帯域制御	出力タイミング制御
その他	温度読み出し	●	●	●	●	●	●	●	●
	パルス出力	●	●	●	●	●	●	●	●
	近赤外領域高感度	●		●		●		●

接続方法

PoCL接続

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③PoCL対応カメラリンクケーブルでカメラとカメラ用画像入力ボードを接続する。カメラリンクケーブルは高伝送特性タイプをご使用ください。詳しくは特約店へおたずねください。

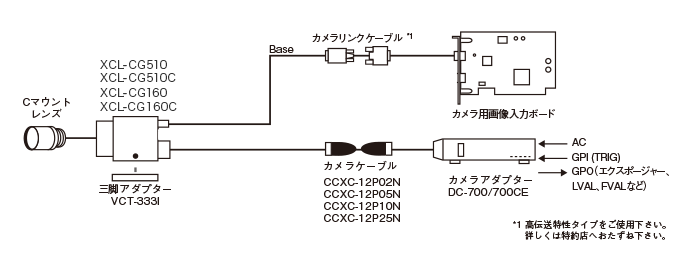

DC12V接続

①カメラにレンズを装着する。➁カメラに必要に応じ3脚アダプター（VCT-333I)を装着する。③PoCL対応カメラリンクケーブルでカメラとカメラ用画像入力ボードを接続する。④カメラケーブル(CCXC-12P02N/-05N/-10N/-25N)でカメラとカメラアダブター（DC-700/DC700CE)を接続する。カメラリンクケーブルは高伝送特性タイプをご使用ください。詳しくは特約店へおたずねください。

対応ボード

Matrox / キヤノンITソリューションズ（総代理店）
接続ボード一覧〈順不同〉	PoCL	XCL-CG510	XCL-CG160
SOL6MCLBE	○	○	○
SOL2MEVCLB	○	○	○
RAD2GDB 150XXX ^＊1	○	○	○
RAD2GDB 200XXX ^＊1	○	○	○
RAD2GQB 150XXX ^＊1	○	○	○
RAD2GQB 200XXX ^＊1	○	○	○
アバールデータ
APX-3302(PCI Express x4)	○	○	○
APX-3323(PCI Express x4)	○	○	○
マイクロ・テクニカ
MTPEX-DL2-G	○	○	○
MTPEX-SL-G	○	○	○
MTPEX-QL2-G	○	○	○
MTPEX-XL-G	○	○	○
ファースト
FVC07CLBa	○	○	-
Euresys
Grablink Full XR	○	○	○
Grablink Full	-	○	○
Grablink DualBase	○	○	○
Grablink Base	○	○	○

「○」 = 対応、「 - 」 = 非対応
＊1 XXX は選択するオプションによって数字が変わります。

Matrox / キヤノンITソリューションズ（総代理店）
接続ボード一覧〈順不同〉	PoCL	XCL-CG510C		XCL-CG160C
接続ボード一覧〈順不同〉	PoCL	RAW	RGB	RAW	RGB
SOL6MCLBE	○	○	○	○	○
SOL2MEVCLB	○	○	○	○	○
RAD2GDB 150XXX ^＊1	○	○	○	○	○
RAD2GDB 200XXX ^＊1	○	○	○	○	○
RAD2GQB 150XXX ^＊1	○	○	○	○	○
RAD2GQB 200XXX ^＊1	○	○	○	○	○
アバールデータ
APX-3302(PCI Express x4)	○	○	○	○	○
APX-3323(PCI Express x4)	○	○	○	○	○
マイクロ・テクニカ
MTPEX-DL2-G	○	○	○	○	○
MTPEX-SL-G	○	○	○	○	○
MTPEX-QL2-G	○	○	○	○	○
MTPEX-XL-G	○	○	○	○	○
ファースト
FVC07CLBa	○	○	○	-	-
Euresys
Grablink Full XR	○	○	○	○	○
Grablink Full	-	○	○	○	○
Grablink DualBase	○	○	○	○	○
Grablink Base	○	○	○	○	○

「○」 = 対応、「 - 」 = 非対応
＊1 XXX は選択するオプションによって数字が変わります。
